光纤式红外测温仪 FTKX 系列
产品型号：FTKX 系列
产品厂商：日本传感器公司
应用领域：焊锡,高频感应加热装置等加热的嵌入螺母是否正常加热到规定的温度。食品解冻、加热、杀菌、加热时的温度管理、橡胶轮胎的硫化前预热、混炼前橡胶材料的预热、软化处理时的温度管理，单晶生长时的温度管理。
产品厂商：日本传感器公司
应用领域：焊锡,高频感应加热装置等加热的嵌入螺母是否正常加热到规定的温度。食品解冻、加热、杀菌、加热时的温度管理、橡胶轮胎的硫化前预热、混炼前橡胶材料的预热、软化处理时的温度管理，单晶生长时的温度管理。
相关资质证书：
概述
Japan Sensor 的 FTKX 系列光纤式红外测温仪可根据所需的规格从 140 多种组合中进行选择。 它是一种半定制型辐射温度计，可用于所有场景。 凭借 1 ms（0.001 秒）的世界最高高速响应，可以通过窗口可靠地测量温度和真空室内的温度。
?可通过窗口进行测量
?绿色LED比以前更容易看到和对齐
?坚固的机身挑战恶劣环境
?纤维强度提高
?耐热温度150°C（不包括CCD瞄准）
?配备模拟输出和RS232C输出 - 可目视对准的光学瞄准头
符合 CE 标志的产品

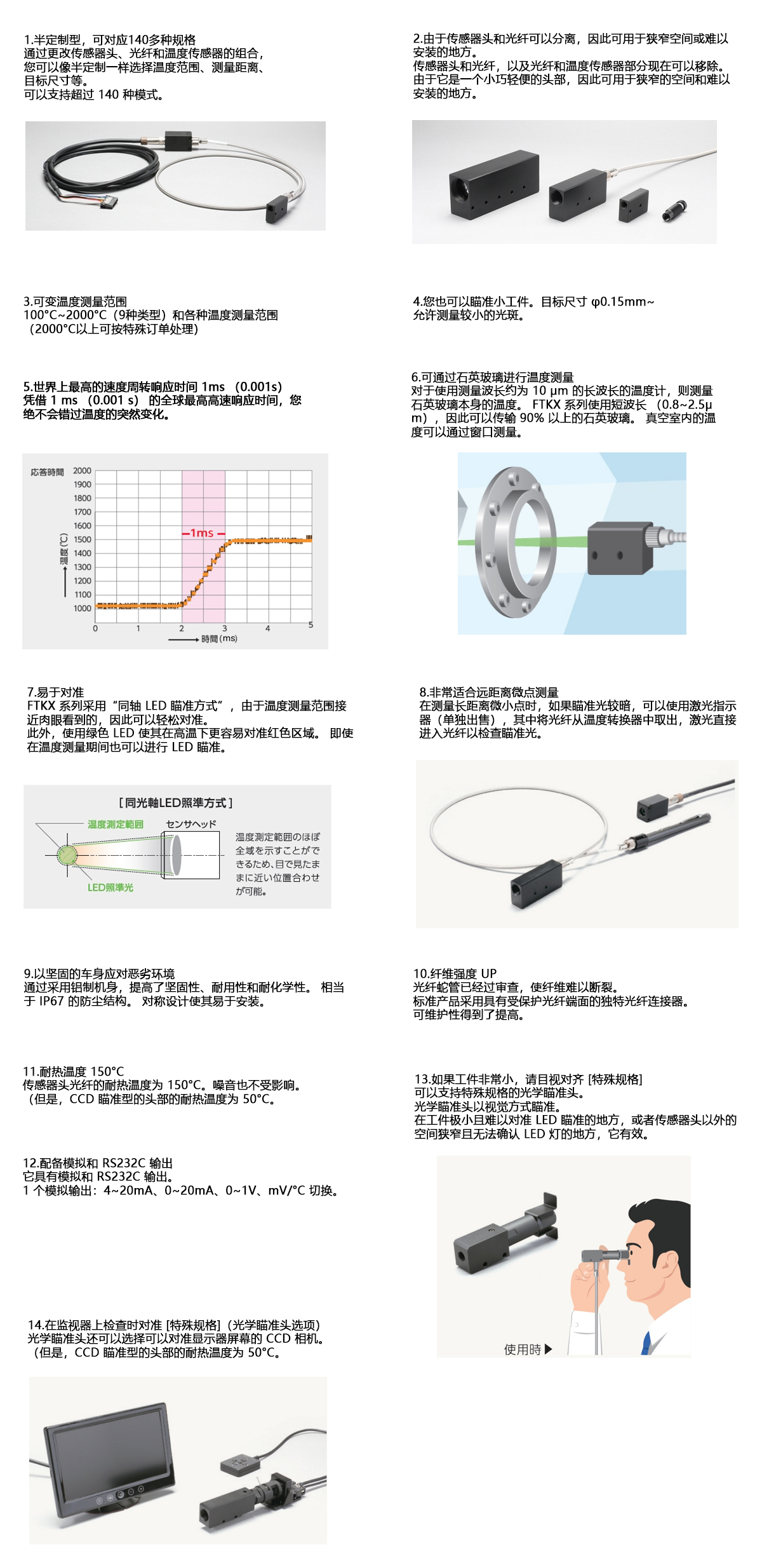

产品特点
检测报告
技术指标
| 型号 |
FTKX- [1] TNE0100 [2] TNE0180 [3] TNE0240 |
|---|---|
| 温度范围 |
[1] 100~1500°C [2] 180~2000°C [3] 240~2000°C |
| 有效波长 | 1.95~2.5微米 |
|
传感元件 |
铟镓砷 |
|
标准测量距离 |
25~1000 毫米 |
|
标准目标尺寸 |
φ0.15~φ18毫米 |
|
瞄准 |
绿色 LED 瞄准 |
|
精度等级 |
小于 800°C：±4°C，800°C 至 1200°C：测量值的 ±0.5%，1200°C 至 2000°C：测量值的 ±1.0% |
|
再现性 |
±0.2%±2°C |
|
测量分辨率 |
最低温度低于 +50°C，低于 3°C，最低温度低于 +100°C，低于 1°C，最低温度 +100°C 或更高，小于 0.5°C |
|
响应时间（可通过平滑功能调节） |
模拟输出：0.001~5s（0~95% 模拟输出时）可调，设置带平滑功能 |
|
预热时间 |
1 分钟 |
|
模拟输出（非隔离） 输出类型（可切换） |
DC4~20mA， DC0~20mA， mV/°C， DC0~1V （0~5V， 0~10V 可?。?/span> |
|
RS232C 输出（RS232C 兼容，非隔离） |
输出摆幅宽度：约 ±4V，通信速度：4800、9600、19200、38400、57600、115200 bps |
|
警报输出（非隔离） |
开漏：DC27V，0.2A |
|
峰值保持 |
复位方式（选择） [1] 时间：0.01 ~ 10s 可变 [2] 放电：时间 0.01 ~ 10s，水平 0.2 ~ 1.0 |
|
发射率校正 |
保修范围 0.3~1.0 设定范围 0.050~1.000 （设定分辨率 0.001） 带 反射校正功能 |
|
传感器校正功能 |
跨度; 0.500~2.000 零度 ;-50~+50°C（°F） |
|
环境温度和湿度 |
探头：150°C（但 CCD 瞄准头为 50°C）/ 光纤：150°C / 温度传感器：50°C 30~85% RH（无冷凝） 在 TNE 型的情况下，传感器头的温度应大致如下。 如果传感器头的温度高于下一个温度，则温度读数值将增加 4°C 或更多。 测量温度 传感器头温度 100°C 50°C 或更低 160°C 70°C 或更低 240°C 120°C 或更低 |
|
电源电压 |
DC4.7~27V，0.1A 最大模拟 输出 0~5V; 8~27 伏/ 0~10 伏;13~27 伏 |
|
电缆长度（标准） |
2m |
|
纤维长度（典型值） |
1m |
| 型号 |
FTKX- [1] PNE0220 [2] PNE0300 [3] PNE0400
|
|---|---|
| 温度范围 |
[1] 220～1650℃ [2] 300～2000℃ [3] 400～2000℃
|
| 有效波长 | 0.8~1.6微米 |
|
传感元件 |
铟镓砷 |
|
标准测量距离 |
25~1000 毫米 |
|
标准目标尺寸 |
φ0.15~φ18毫米 |
|
瞄准 |
绿色 LED 瞄准 |
|
精度等级 |
小于 800°C：±4°C，800°C 至 1200°C：测量值的 ±0.5%，1200°C 至 2000°C：测量值的 ±1.0% |
|
再现性 |
±0.2%±2°C |
|
测量分辨率 |
最低温度低于 +50°C，低于 3°C，最低温度低于 +100°C，低于 1°C，最低温度 +100°C 或更高，小于 0.5°C |
|
响应时间（可通过平滑功能调节） |
模拟输出：0.001~5s（0~95% 模拟输出时）可调，设置带平滑功能 |
|
预热时间 |
1 分钟 |
|
模拟输出（非隔离） 输出类型（可切换） |
DC4~20mA， DC0~20mA， mV/°C， DC0~1V （0~5V， 0~10V 可?。?/span> |
|
RS232C 输出（RS232C 兼容，非隔离） |
输出摆幅宽度：约 ±4V，通信速度：4800、9600、19200、38400、57600、115200 bps |
|
警报输出（非隔离） |
开漏：DC27V，0.2A |
|
峰值保持 |
复位方式（选择） [1] 时间：0.01 ~ 10s 可变 [2] 放电：时间 0.01 ~ 10s，水平 0.2 ~ 1.0 |
|
发射率校正 |
保修范围 0.3~1.0 设定范围 0.050~1.000 （设定分辨率 0.001） 带反射校正功能 |
|
传感器校正功能 |
跨度; 0.500~2.000 零度 ;-50~+50°C（°F） |
|
环境温度和湿度 |
测座：150°C（但 CCD 瞄准测座为 50°C）/ 光纤：150°C / 温度传感器：50°C 30~85% RH（无冷凝）
|
|
电源电压 |
DC4.7~27V，0.1A 最大模拟 输出 0~5V; 8~27 伏/ 0~10 伏;13~27 伏 |
|
电缆长度（标准） |
2m |
|
纤维长度（典型值） |
1m |
| 型号 |
FTKX- [1] ANE0500 [2] ANE0600 [3] ANE0700
|
|---|---|
| 温度范围 |
[1] 500~2000°C [2] 600~2000°C [3] 700~2000°C
|
| 有效波长 | 0.8~1.6微米 |
|
传感元件 |
硅 |
|
标准测量距离 |
25~1000 毫米 |
|
标准目标尺寸 |
φ0.15~φ18毫米 |
|
瞄准 |
绿色 LED 瞄准 |
|
精度等级 |
小于 800°C：±4°C，800°C 至 1200°C：测量值的 ±0.5%，1200°C 至 2000°C：测量值的 ±1.0% |
|
再现性 |
±0.2%±2°C |
|
测量分辨率 |
最低温度低于 +50°C，低于 3°C，最低温度低于 +100°C，低于 1°C，最低温度 +100°C 或更高，小于 0.5°C |
|
响应时间（可通过平滑功能调节） |
模拟输出：0.001~5s（0~95% 模拟输出时）可调，设置带平滑功能 |
|
预热时间 |
1 分钟 |
|
模拟输出（非隔离） 输出类型（可切换） |
DC4~20mA， DC0~20mA， mV/°C， DC0~1V （0~5V， 0~10V 可?。?/span> |
|
RS232C 输出（RS232C 兼容，非隔离） |
输出摆幅宽度：约 ±4V，通信速度：4800、9600、19200、38400、57600、115200 bps |
|
警报输出（非隔离） |
开漏：DC27V，0.2A |
|
峰值保持 |
复位方式（选择） [1] 时间：0.01 ~ 10s 可变 [2] 放电：时间 0.01 ~ 10s，水平 0.2 ~ 1.0 |
|
发射率校正 |
保修范围 0.3~1.0 设定范围 0.050~1.000 （设定分辨率 0.001） 带反射校正功能 |
|
传感器校正功能 |
跨度; 0.500~2.000 零度 ;-50~+50°C（°F） |
|
环境温度和湿度 |
测座：150°C（但 CCD 瞄准测座为 50°C）/ 光纤：150°C / 温度传感器：50°C 30~85% RH（无冷凝）
|
|
电源电压 |
DC4.7~27V，0.1A 最大模拟 输出 0~5V; 8~27 伏/ 0~10 伏;13~27 伏 |
|
电缆长度（标准） |
2m |
|
纤维长度（典型值） |
1m |
